聚氨酯仿木材料发泡设备通常通过反应成型（RIM）或反应注射成型（RRIM）的成型工艺来生产。对于大型产品，使用开模铸造，通常使用移动式混合头。先，将具有复杂图案和深腔的零件倒入，然后将整个模具倒入并填充；小产品应通过密闭模具浇注，聚氨酯仿木材料发泡设备是通过RIM高压发泡剂生产的。聚氨酯仿木材料通常用于环氧树脂模具或硅橡胶模具的成型，聚氨酯硬质仿木发泡机其生产周期短，工艺简单，成本低廉，易于维护，寿命长，表面花纹细，模具车削速度快，易于操作以及特别适合浇铸复杂形状的产品和更新的产品。

　　九旭聚氨酯设备厂家推荐的聚氨酯仿木材料发泡设备型号有：JNJX-H5800（PLC编程）、JNJX-H5600（PLC编程）、JNJX-H5600T（PLC编程）、JNJX-H5600D（PLC编程）、JNJX-Q5200（PLC编程）等带有定时定量功能的聚氨酯发泡设备。

上图：H5600TPLC-聚氨酯仿木材料发泡设备（联系客服看高清图和视频）

　　聚氨酯仿木材料发泡设备不仅影响组合的聚醚和发泡过程的粘度和其他参数，而且影响产品的物理性能。通常，在一定范围内，聚醚多元醇的醇的平均官能度越高，制得的聚合物的交联度越高，并且产品的机械性能和耐热性越高。

　　然而，高官能度聚醚多元醇具有高粘度，高聚醚醚合计粘度，以及较差的加工性能，例如泡沫流动性，这可能导致注塑成型不均和产品缺陷。因此，在聚氨酯仿木材料发泡原料体系中，通常将一部分低粘度低官能度的聚醚多元醇（例如聚醚二醇或聚醚三醇）混入高官能度的聚醚多元醇中，将它们的比例调整为1?10。某些聚醚多元醇的范围是高官能度聚醚多元醇。

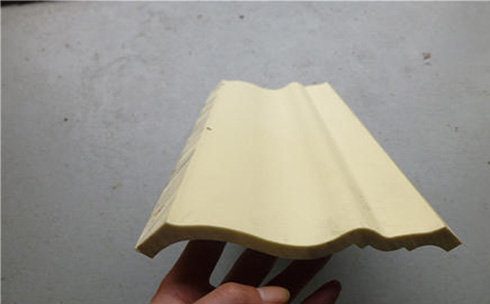

上图：聚氨酯仿木材料发泡案例（联系客服看高清图和视频）

　　聚醚多元醇的平均官能度可控制在世界范围的3.5-4以内，使结合的聚醚具有良好的流动性，硬质泡沫产品具有良好的性能。如果低官能度的聚醚的量太大，则压缩所产生的硬泡沫的强度将降低，并且泡沫的后固化时间也将显着增加。

　　当然，为了改善因添加低官能度聚醚而引起的性能下降，增加硬度，也可以添加低分子量多元醇或胺扩链剂，其添加量应控制在10％以下。还据报道，使用具有较低粘度的特殊的单一聚醚多元醇来制备聚氨酯仿木材料发泡设备。
